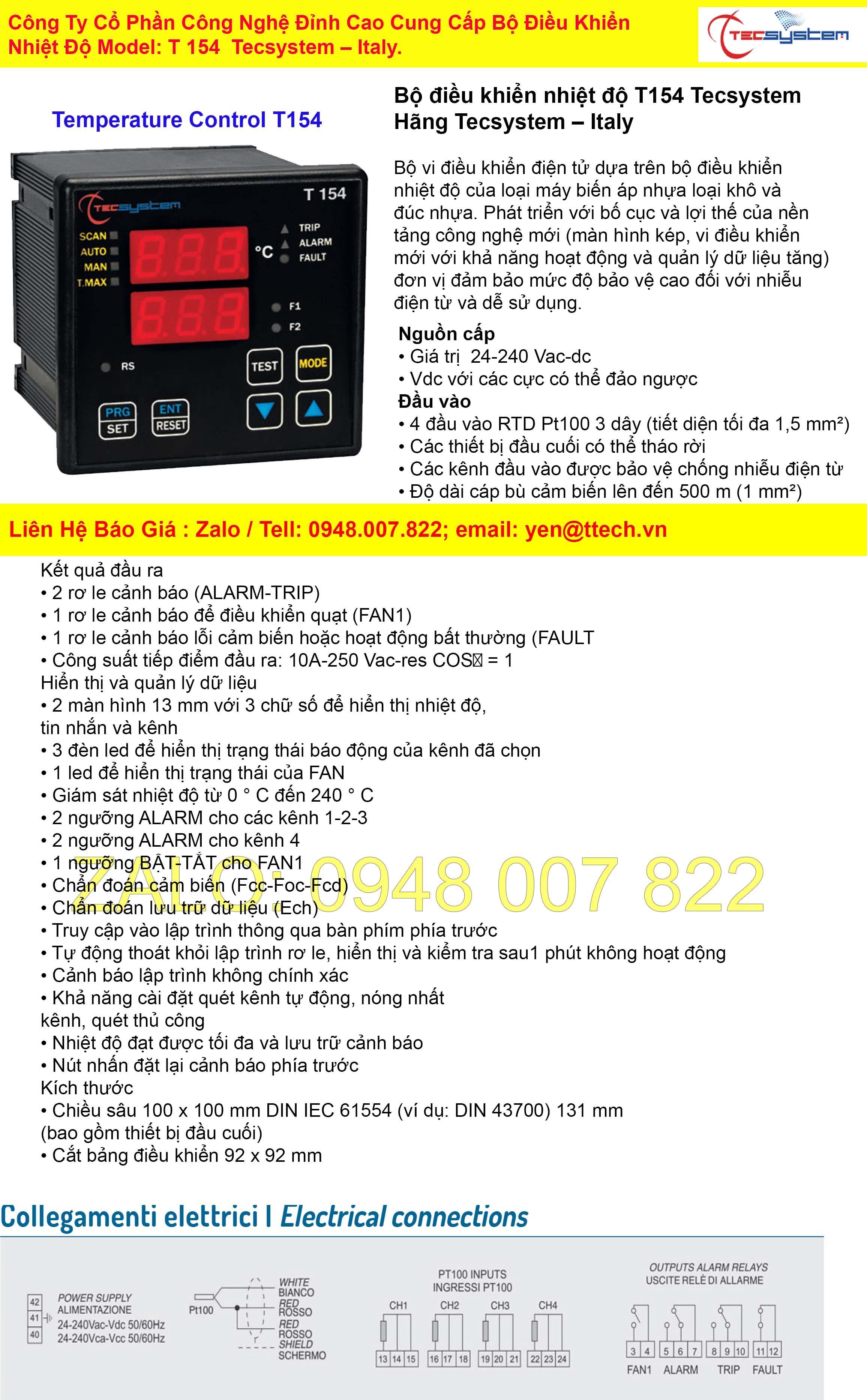

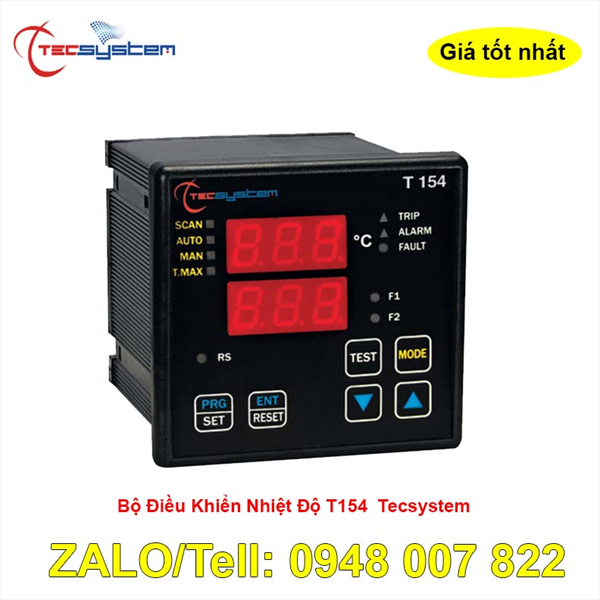

Bộ điều khiển nhiệt độ T154 ED16 Tecsystem
Hãng Tecsystem – Italy
Bộ vi điều khiển điện tử dựa trên bộ điều khiển nhiệt độ của loại máy biến áp nhựa loại khô và đúc nhựa.
Phát triển với bố cục và lợi thế của nền tảng công nghệ mới (màn hình kép, vi điều khiển mới với khả năng hoạt động và quản lý dữ liệu tăng), đơn vị đảm bảo mức độ bảo vệ cao đối với nhiễu điện từ và dễ sử dụng.
Màn hình điều khiển nhiệt độ T154 ED16 duy trì đầu vào tiêu chuẩn 4 Pt100 (biến áp 3 pha và lựa chọn thứ tư cho lõi hoặc nhiệt độ môi trường xung quanh) và 4 đầu ra relay tiếp xúc khô, ALARM và TRIP, hoạt động tín hiệu FAULT và hệ thống thông gió khởi động (FAN).
Nguồn cấp
• Giá trị 24-240 Vac-dc
• Vdc với các cực có thể đảo ngược
Đầu vào
• 4 đầu vào RTD Pt100 3 dây (tiết diện tối đa 1,5 mm²)
• Các thiết bị đầu cuối có thể tháo rời
• Các kênh đầu vào được bảo vệ chống nhiễu điện từ
• Độ dài cáp bù cảm biến lên đến 500 m (1 mm²)
Kết quả đầu ra
• 2 rơ le cảnh báo (ALARM-TRIP)
• 1 rơ le cảnh báo để điều khiển quạt (FAN1)
• 1 rơ le cảnh báo lỗi cảm biến hoặc hoạt động bất thường (FAULT
• Công suất tiếp điểm đầu ra: 10A-250 Vac-res COS = 1
Kiểm tra
• Lắp ráp theo quy tắc CE
• Bảo vệ chống lại tiếng ồn điện từ CEI-EN61000-4-4
• Độ bền điện môi: 1500 Vac trong 1 phút từ rơ le đến cảm biến,
rơ le đến nguồn, nguồn đến cảm biến
• Độ chính xác: ± 1% giá trị toàn thang đo ± 1 chữ số
• Nhiệt độ hoạt động xung quanh: từ -20 ° C đến + 60 ° C
• Độ ẩm: 90% không ngưng tụ
• Vỏ tự chữa cháy NORYL UL 94V0
• Mặt trước bằng polycarbonate ilm IP65
• Dung lượng: 7,5VA
• Lưu trữ dữ liệu: tối thiểu 10 năm
• Độ tuyến tính kỹ thuật số của tín hiệu cảm biến
• Mạch tự chẩn đoán
Hiển thị và quản lý dữ liệu
• 2 màn hình 13 mm với 3 chữ số để hiển thị nhiệt độ,
tin nhắn và kênh
• 3 đèn led để hiển thị trạng thái báo động của kênh đã chọn
• 1 led để hiển thị trạng thái của FAN
• Giám sát nhiệt độ từ 0 ° C đến 240 ° C
• 2 ngưỡng ALARM cho các kênh 1-2-3
• 2 ngưỡng ALARM cho kênh 4
• 1 ngưỡng BẬT-TẮT cho FAN1
• Chẩn đoán cảm biến (Fcc-Foc-Fcd)
• Chẩn đoán lưu trữ dữ liệu (Ech)
• Truy cập vào lập trình thông qua bàn phím phía trước
• Tự động thoát khỏi lập trình rơ le, hiển thị và kiểm tra sau1 phút không hoạt động
• Cảnh báo lập trình không chính xác
• Khả năng cài đặt quét kênh tự động, nóng nhất
kênh, quét thủ công
• Nhiệt độ đạt được tối đa và lưu trữ cảnh báo
• Nút nhấn đặt lại cảnh báo phía trước
