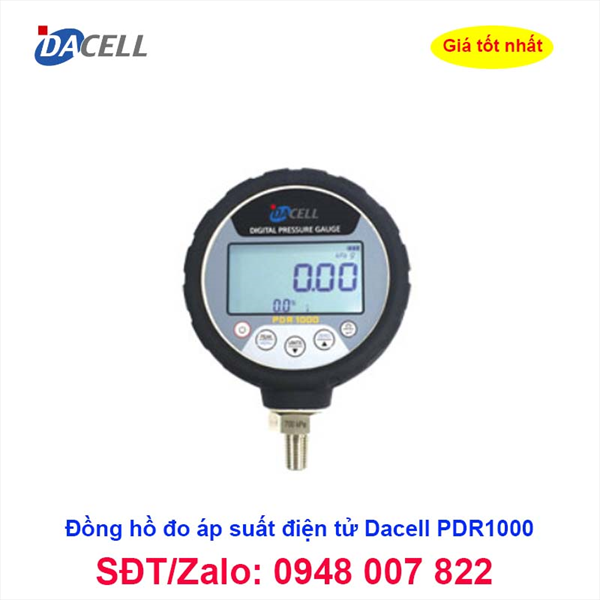

Đồng hồ đo áp suất điện tử Dacell PDR1000
Hãng Dacell – Hàn Quốc
Model: PDR1000
Hiệu chuẩn đồng hồ đo áp suất tại hiện trường và trong phòng thí nghiệm
Xử lý đo áp suất chính xác cho ngoài trời và nhà máy.
Thử nghiệm quá áp và nổ
Kiểm tra van an toàn áp suất (PSV)
Kiểm tra van áp suất và bộ điều chỉnh
Kiểm tra áp suất tĩnh đường ống
Máy ghi biểu đồ thay thế
Kiểm tra hiệu suất bộ lọc & Kiểm tra rò rỉ
Có sẵn để sử dụng đầu ra Analog khi sử dụng nguồn điện bên ngoài
Truyền thông RS232
Chức năng:
Chức năng đỉnh, - Chức năng giữ bên ngoài
Chức năng Min/Max, - Chức năng liên lạc điện tử báo động
Chức năng kiểm tra công tắc áp suất (tùy chọn cáp NO/NC)
Chức năng ghi dữ liệu, - Chức năng tự động tắt
Giao tiếp RS232 (Đặt mặc định 19200 bps)
Chức năng hiệu chuẩn (Zero, Span)
Chức năng đầu ra analog (Sử dụng nguồn ngoài)
Bật/Tắt đèn nền, - Chức năng Auto-Zero
Có sẵn để sử dụng nguồn điện bên ngoài (Tùy chọn bộ chuyển đổi nguồn điện)
Cho biết chức năng quá áp
Thông số kỹ thuật:
|
Dải đo áp suất
|
0 ~ 15 kPa … 150 MPa (Gauge) / 0 ~ 100 kPa … 7 MPa (Absolute)
-100 kPa ~ 100 … 3.5 MPa (Compound Gauge)
|
|
Cấp chính xác
|
±0.025% F.S (Gauge)
±0.05% F.S (Absolute, Compound)
** Included Nonlinearity, Hysteresis, Repeatability, errors for -10 ~ 50 ℃ Temperature range
|
|
Giới hạn quá áp
|
150% toàn bộ quy mô
|
|
Áp suất bán thân
|
200 % of full scale, 150 MPa range is 200 MPa
|
|
Đơn vị áp suất
|
kPa, MPa, kgf/cm2, psi, mbar, bar, inHg, inH2O, mmH2O, mmHg
|
|
Phạm vi nhiệt độ khả thi
|
-20 ~ 70 ℃
|
|
Phạm vi nhiệt độ bảo quản
|
-30 ~ 80 ℃
|
|
Phạm vi bù nhiệt độ
|
-10 ~ 50 ℃
|
|
Truyền thông RS232
|
Các lệnh được cung cấp trong sách hướng dẫn, Có sẵn để sử dụng cáp liên lạc riêng (Tùy chọn)
|
|
Nguồn cấp
|
Pin AA Alkaline 3ea, Nguồn điện bên ngoài (Tùy chọn), Số giờ sử dụng pin khoảng 1000 giờ
|
|
Phương tiện sử dụng
|
Gas & Liquid (Chỉ sử dụng Gas dưới phạm vi 100 kPa)
|
|
Hiển thị
|
5 chữ số, Bật/Tắt đèn nền, Tự động tắt
|
|
Hiển thị tốc độ
|
3 lần/giây (tự động thay đổi 10 lần nếu sử dụng chức năng Peak)
|
|
Đầu ra analog
|
0 – 5 VDC (Must use external power supply), 0.1% Accuracy (Option : 4 – 20 mA , 0 – 5 VDC , 0 – 10 VDC)
|
|
Cổng áp suất
|
NPT 1/4″, PF 1/4″, UNF 9/16″ Cone Threaded (HF4/AF250C, 100 MPa/150 MPa)
|
|
Ghi dữ liệu
|
1 lần/1, 3, 5, 30, 60 giây, Lưu trữ tối đa 3000 dữ liệu
|
|
Kích thước
|
Đường kính 110 mm x 38 mm , 150 mm gồm cổng áp suất
|
|
Trọng lượng
|
530 g
|
|
Dải đo
|
|
Gaugen
|
Absolute
|
Compound
|
|
*15KG
|
15 kPa g
|
100KA
|
100 kPa a
|
100KC
|
100 kPa g
|
|
*35KG
|
35 kPa g
|
200KA
|
200 kPa a
|
200KC
|
200 kPa a
|
|
100KG
|
100 kPa g
|
350KA
|
350 kPa a
|
350KC
|
350 kPa a
|
|
200KG
|
200 kPa g
|
700KA
|
700 kPa a
|
700KC
|
700 kPa a
|
|
350KG
|
350 kPa g
|
2MA
|
2 MPa a
|
3MC
|
2 MPa a
|
|
700KG
|
700 kPa g
|
3.5MA
|
3.5 MPa a
|
3.5MC
|
3.5 MPa a
|
|
* Gas only
Avalable to use Min –95 kPa
(Above 100 kPa – Gauge pressure)
|
2 MPa g
|
7MA
|
7 MPa a
|
From – 100 kPa
|
