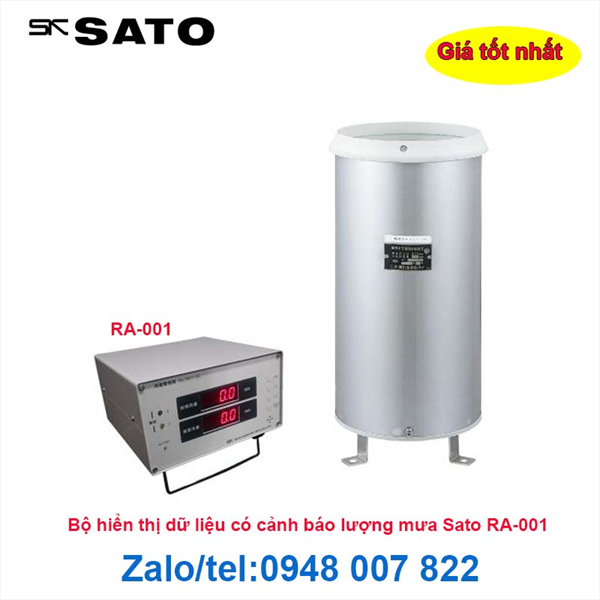

Bộ hiển thị dữ liệu có cảnh báo lượng mưa Sato RA-001
Hãng Sato – Nhật
Thiết bị này hiển thị dữ liệu lượng mưa nhận được từ Cảm biến lượng mưa Tipping Bucket (Mã hàng 7821-00) được bán riêng và cảnh báo cùng lúc.
Chức năng:
■ RA-001-00 được thiết kế để sử dụng với Cảm biến lượng mưa thùng lật R1-502 (Mã số 7821-00) xuất tín hiệu liên lạc tới RA-001-00.
Bộ vi xử lý tích hợp tính toán lượng mưa dựa trên tín hiệu, hiển thị dữ liệu và thực hiện đầu ra cảnh báo.
Ngưỡng báo động có thể được đặt theo ý muốn của bạn. Cảnh báo được phát ra thông qua tiếp điểm rơle, đèn và còi.
Đầu ra analog có sẵn theo yêu cầu.
■ Lượng mưa hàng giờ và lượng mưa tích lũy (hoặc lượng mưa hiệu quả) được hiển thị.
■ Có thể đặt hai cảnh báo cho các giá trị khác nhau và mỗi cảnh báo bao gồm tiếp điểm rơ-le, đèn báo nguy hiểm sáng và âm thanh còi.
Báo động đầu tiên: tiếp điểm 24VDC, 1A; đèn LED nhấp nháy chậm màu vàng; một tiếng chuông chậm ngắt quãng
Báo động thứ hai: tiếp điểm 24VDC, 1A; đèn LED nhấp nháy nhanh màu đỏ; một tiếng chuông liên tục nhanh
■ Đầu ra nhánh dưới dạng xung tiếp xúc có sẵn ngoài việc hiển thị dữ liệu.
24VDC, 1A, thời gian hoạt động > 100 ms
■ Pin bên trong chạy được 4 giờ ngay cả khi mất điện
Thông số kỹ thuật bộ hiển thị dữ liệu lưu lượng mưa Sato RA-001
|
Cat. No.
|
7821-50
|
|
Tên sản phẩm
|
Chỉ báo lượng mưa kỹ thuật số có báo động
|
|
Model name
|
RA-001-00
|
|
Thiết bị kết nối
|
Cảm biến lượng mưa xô lật (Mã hàng 7821-00, -10)
|
|
Đầu vào
|
Một xung trên 0,5 mm lượng mưa (1,0 mm có sẵn theo đơn đặt hàng)
|
|
Thời gian liên lạc cần thiết
|
0.1 giây
|
|
Đầu ra nhánh
|
Tiếp điểm 24 VDC, 1 A, thời gian tiếp xúc 0,1 giây
|
|
Chỉ báo
|
Lượng mưa hàng giờ ở dạng 4 chữ số (đèn LED phía trên)
Lượng mưa tích lũy hoặc lượng mưa hiệu quả ở 4 chữ số được chuyển đổi bằng phím (đèn LED thấp hơn)
|
|
Hiển thị dải đo
|
0.0 to 999.5 mm/s
|
|
Dải cảnh báo
|
Lượng mưa hàng giờ: 1 đến 450 mm
Lượng mưa tích lũy: 1 đến 999 mm
Lượng mưa hiệu quả: 1 đến 999 mm
|
|
Cảnh báo 1
|
tiếp điểm 24VDC, 1A; đèn LED nhấp nháy chậm màu vàng; tiếng bíp chậm ngắt quãng
|
|
Cảnh báo 2
|
tiếp điểm 24VDC, 1A; đèn LED nhấp nháy nhanh màu đỏ; tiếng bíp nhanh ngắt quãng
|
|
Môi trường hoạt động
|
0 đến 50°C, dưới 90%rh không ngưng tụ
|
|
Tối đa. khoảng cách từ cảm biến xô
|
500 m nếu sử dụng cáp CVVS 1,25 mm2
|
|
Vật liệu
|
Thép không gỉ
|
|
Kích thước
|
200 (W) x 110 (H) x 200 (D) mm
|
|
Trọng lượng
|
3.5 kg
|
|
Nguồn cấp
|
100 hoặc 240 VAC ±10%, 15VA
Pin bên trong chạy được 4 giờ khi mất điện. Pin được sạc bất cứ khi nào kết nối với nguồn điện.
|
